Підключення радіатора опалення

Який би потужний ви не встановили котел, як би ретельно не розраховували кількість і продуктивність радіаторів, неправильний їх монтаж може стати причиною поганої роботи всієї системи опалення та збільшення витрат на обігрів будинку. З'являється ризик виникнення протікань і підтоплення майна.
Що потрібно врахувати перед установкою радіатора опалення?
Недостатньо просто купити радіатор опалення, він має відповідати параметрам наявної системи: є вона одно- чи двотрубною, з природною чи примусовою циркуляцією теплоносія, який тип підключення обрано.
Вибір теплової потужності
Насамперед потрібно врахувати, що значення теплової потужності, прописаної в технічній документації, розраховується в умовах, коли температура теплоносія становить близько 70 градусів Цельсія. Відповідно, батареї в низькотемпературних системах опалення повинні мати більш суттєві габарити.
На вибір теплової потужності також впливає схема підключення радіатора опалення: буде батарея повністю відкритою, захованою під підвіконням, встановленою в нішу, частково або повністю закритою екраном. В останньому випадку тепловтрати можуть становити понад 20% від початкової потужності.
Схема системи опалення
Є однотрубні та двотрубні системи опалення, для кожної існують свої особливості вибору радіаторів. Реалізація першої схеми здійснюється таким чином, що теплоносій подається по одній трубі. Він проходить послідовно через кожен радіатор і віддає свою частину тепла. У результаті, батарея, яка буде останньою в контурі, отримає найменше теплової енергії.
Двотрубна схема циркуляції теплоносія здійснюється замкнутим контуром, а радіатори підключаються паралельно. Тому на всій протяжності системи температура подачі буде приблизно однаковою, а розподіл теплової потужності більш рівномірний.
Тип підключення
Розташування штуцерів для підключення радіатора до системи опалення впливає на естетичну привабливість і якість розподілу теплоносія. Найефективнішими вважаються батареї, які мають діагональне розташування подачі та обратки. У цьому випадку теплоносій розподіляється рівномірно, повністю прогріваючи всі секції.
Нижнє підключення радіаторів опалення відрізняється більш естетичним зовнішнім виглядом, простотою монтажу. Однак такі батареї мають вищу вартість, а для їхнього підключення необхідно використовувати спеціальні вузли.
Які інструменти та матеріали потрібні для підключення радіатора?
Підключення радіатора до системи опалення - складний процес, що вимагає наявності навичок, відповідних інструментів:
- Ключі різних розмірів. Призначені для затягування муфтових з'єднань, встановлення кранів-повітровідвідників, арматури.
- Викрутки. Використовуються для закручування і відкручування шурупів, гвинтів та інших кріпильних елементів з плоскою або хрестоподібною головкою.
- Пасатижі або кліщі. Застосовуються для захоплення, утримання, згинання або обрізки труб, дротів або інших матеріалів.
- Рулетка. Для вимірювання довжини, ширини, висоти або діаметра труб, радіаторів, кронштейнів або інших елементів системи опалення.
- Труборізи. Дозволяє зробити рівний і чистий зріз труби без утворення задирок.
Крім інструментів, необхідно подбати про наявність таких витратних матеріалів:
- Труби. Призначені для транспортування води або іншого теплоносія від котла до радіаторів і назад. Труби бувають з різних матеріалів, відрізняються діаметром, товщиною стінок.
- Фітинги. Забезпечують з'єднання труб між собою і з іншими елементами системи опалення. Вибір фітингів залежить від типу і діаметра труб, а також від необхідності зміни напрямку потоку води.
- Клапани. Використовуються для автоматичної подачі теплоносія на радіатор залежно від заданих параметрів. Клапани відрізняються за функціоналом, принципом роботи, матеріалом і способом встановлення.
Етапи підключення радіатора до системи опалення
Підключення батареї до опалювальної системи - це поетапний процес із чіткою послідовністю дій. Звичайно, можна виконувати монтажні роботи в хаотичному порядку, але в цьому разі ви ризикуєте припуститися помилки.
Спочатку на стіні відзначаються місця для встановлення кронштейнів з урахуванням розмірів і типу радіатора. Для цього використовується металева стрічка, маркер і рівень. Після на зазначених місцях просвердлюють отвори під дюбелі і закручують шурупи з кронштейнами. Кронштейни мають бути міцними і надійно закріпленими на стіні, оскільки вони нестимуть вагу радіатора і теплоносія, що знаходиться всередині.
Далі виконується підведення труб до радіаторів. Її слід робити таким чином, щоб подача води була по найменшій відстані і з мінімальною кількістю поворотів. Для цього використовуються фітинги різних форм і розмірів. Труби обрізаються за потрібною довжиною за допомогою труборіза. Різьбові з'єднання ущільнюються фум-стрічкою.

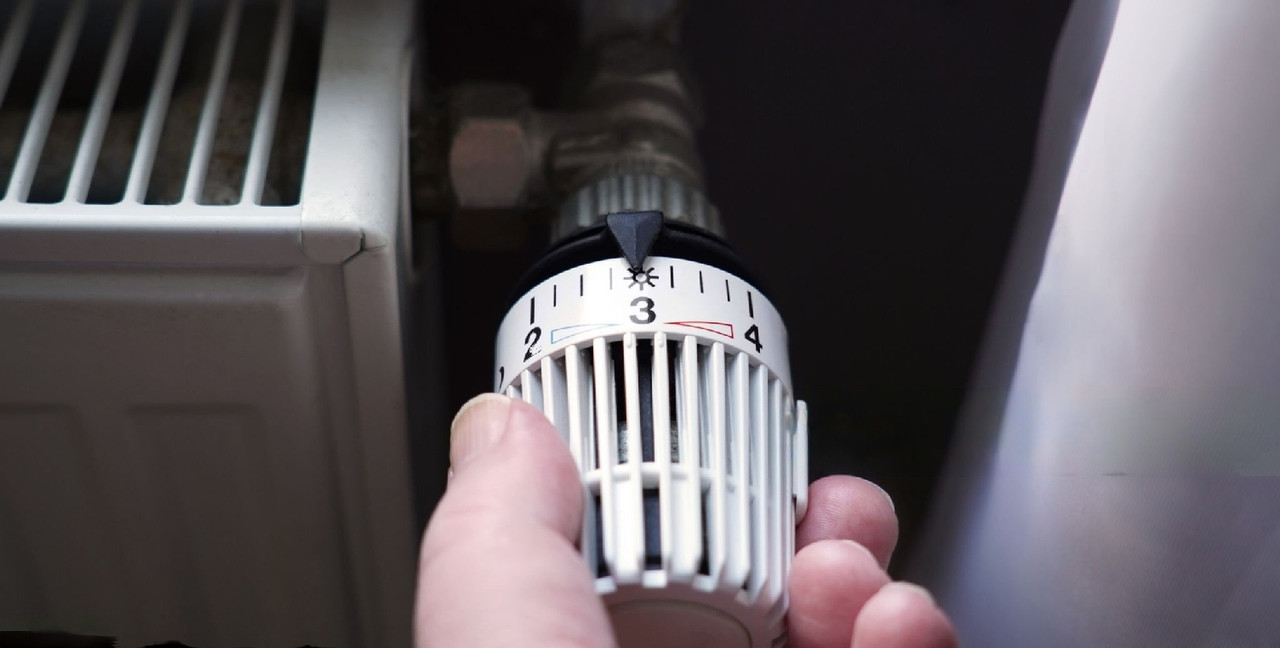

Для забезпечення контролю подачі теплоносія рекомендується кожен радіатор обладнати термостатичним клапаном, а на обратці встановити звичайний вентиль. У результаті ви зможете не тільки регулювати температуру, а й відключати його від системи за необхідності.
Останній етап - заповнення системи опалення водою. Одразу перевіряється наявність протікань і правильність роботи клапанів і вентилів. Для видалення повітря із системи використовують крани Маєвського, розташовані у верхній частині радіаторів. Відкриваючи і закриваючи ці крани, вивільняється повітря, поки не піде чиста вода.
Підсумок
Правильне встановлення радіаторів у системі опалення є гарантією, що у вашому будинку буде комфортний мікроклімат і ви заощадите на витратах енергоносіїв.
Якщо вам потрібна консультація щодо переваг біметалевих радіаторів опалення або іншого обладнання, звертайтеся до менеджера "O&L Sanitary". Компанія працює з 1996 року і є безпосереднім імпортером побутової та інженерної сантехніки провідних європейських і китайських торгових марок.
